SecoLOG wizualizacja Schrack Seconet

System zarządzania i wizualizacji zdarzeń SecoLOG jest przeznaczony wyłącznie do obsługi systemu wykrywania pożaru Schrack Seconet. Współpracuje ze wszystkimi dotychczasowymi centralkami pożarowymi. Najważniejszą cechą jest pełna zgodność z najnowszymi wytycznymi UE.

Najważniejsze cechy:
– dwukierunkowe monitorowanie i obsługa podłączonych systemów SSP,
– praca jedno lub wielostanowiskowa,
– kompatybilność ze wszystkimi starszymi systemami Schrack Seconet,
– wydajne i przejrzyste schematy graficzne,
– plany graficzne importowane z AutoCAD.

SecoLOG IP

System zarządzający SecoLOG IP to efektywne, graficzne narzędzie, oparte na najnowocześniejszej technologii IP, służące do głównego dozoru systemu sygnalizacji pożarowej przez grupy interwencyjne: straży pożarnej, ochrony budynku, techników budynku. Wszystkie komunikaty i stany podłączonych central sygnalizacji pożarowej mogą być prezentowane w przejrzysty sposób na jednym lub kilku stanowiskach obsługi komputerowej.

  • Najwyższa niezawodność
  • Możliwość stosowania na jednym lub kilku stanowiskach obsługi, możliwość modułowej rozbudowy
  • Kompatybilność ze wszystkimi systemami sygnalizacji pożarowej Schrack Seconet
  • Przejrzysta, 2-monitorowa płaszczyzna użytkownika z automatycznym przełączaniem w razie usterki oraz dynamiczna funkcja zoom
  • Hierarchiczny system haseł z indywidualnym nadawaniem uprawnień i haseł
  • Język płaszczyzny użytkownika przełączany online
  • Wydruk alarmów, indywidualnie konfigurowane teksty akcji i działań
  • Automatyczny zapis danych jako online backup
  • Monitorowanie wszystkich podłączonych instalacji sygnalizacji pożarowej i przewodów
  • Kompletne protokołowanie z funkcją notatek i raportowania
  • Wskaźnik zdarzeń i obsługa do wyboru za pomocą symboli lub wyświetlenia tekstu na grafice budynku
  • Najkrótszy czas wydruku dla grafiki alarmu i tekstów operacji
  • Grafiki operacji importowane ze wszystkich popularnych systemów graficznych i CAD
  • Przejmowanie danych z detektorów dla automatycznego pozycjonowania i przyporządkowania płaszczyzn (autoprojektowanie)
  • Konfigurowane przebiegi i procesy przełączania wyzwalane automatycznie lub manualnie
  • Sprawdzono i dopuszczono zgodnie z ÖNORM F 3003 (systemy sygnalizacji pożarowej i kierowania grupami reagowania).

źródło: www.schrack-seconet.com/pl/products_solutions/fire_alarm/control_system/

SecoLOG v1 – wizualizacja Schrack Seconet

SYSTEM WIZUALIZACJI I ZARZĄDZANIA SECOLOG

Uwaga!
SecoLOG w wersji 1 nie jest już rozwijany, chcąc dokupić punkty licencyjne należy zrobić upgrade SecLOG do wersji 2, wiązać to się może w wymianą stacji operatorskiej, ale to opiszę w osobnym artykule.

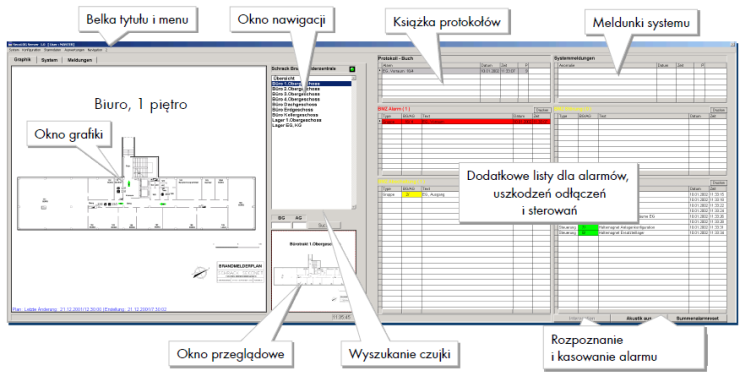

INTERFEJS UŻYTKOWNIKA

WYMAGANIA SPRZĘTOWE

  • PC (min. procesor dwurdzeniowy + 2 GB RAM)
    – mirroring dysków twardych, każdy min. 100 GB
    – Kontroler dysków twardych RAID 1
    – System operacyjny Microsoft Windows XP/7
    – Karta sieciowa 10/100 Mb
    – Karta graficzna Dual Head min. 128 MB RAM (min. 2560 x 1024)
    – 1 port szeregowy, 2 interfejsy USB
  • 2 monitory kolorowe
  • Profesjonalna drukarka alarmowa z interfejsem USB lub LAN
  • Zasilacz UPS
  • Podłączenie poprzez protokół ISP-IP (łacze100 Base Tx) do centrali sygnalizacji pożarowej

PRZYGOTOWANIE PLIKÓW DO IMPORTU

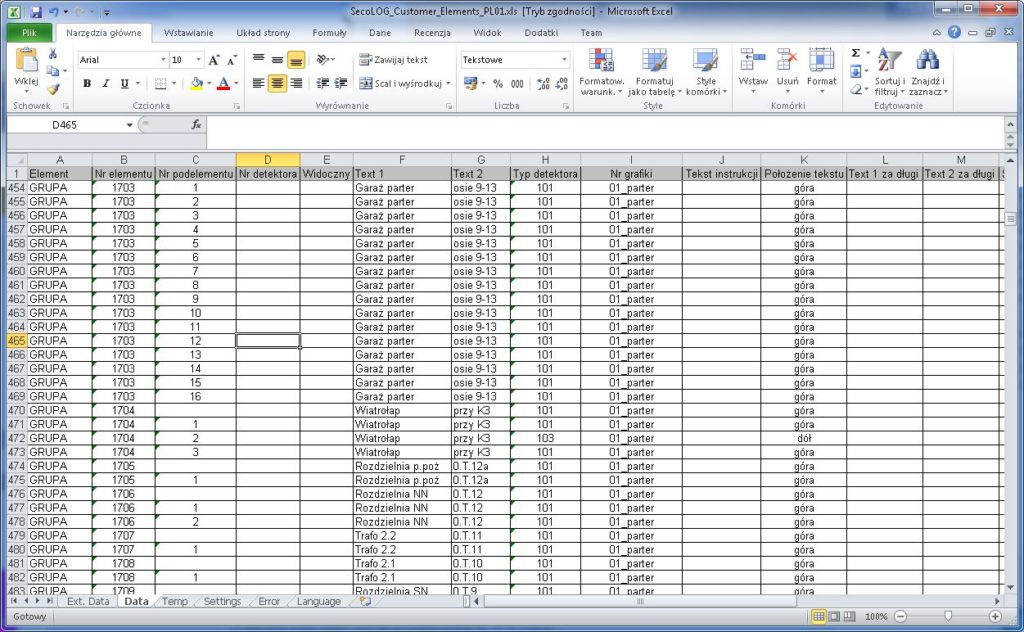

Jedną z możliwości wykonania wizualizacji SecoLOG jest utworzenie tekstów odpowiednio sformatowanych, które następnie importuje się do wizualizacji. Przygotować należy Plik z Elementami zawierający (nazwę elementu, numer elementu i podelementu, tekst do wyświetlenia, nazwę planu, położenie tekstu, wysokość i szerokość elementu, położenie elementu na planie). Następnie przygotowuje się plik SecoLOG import w zależności o wersji to jest albo .dat lub .xml, który się wgrywa przez specjalną aplikację do SecoLOG-a.

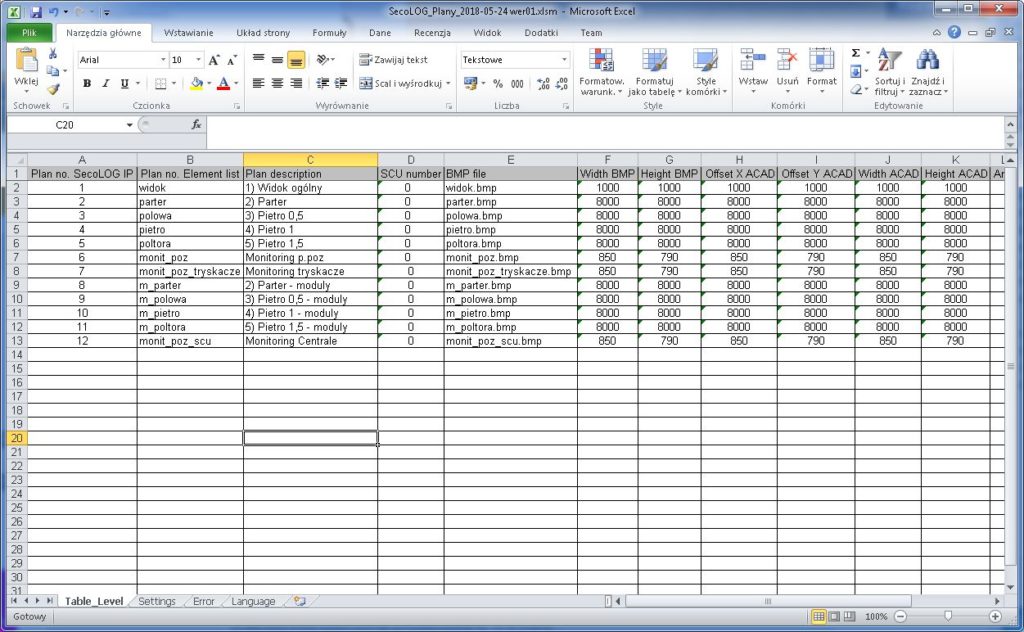

Podobnie przygotowuje się plik do grafik, gdzie definiuje się nazwę wyświetlaną na wizualizacji, nazwę pliku .bmp, wysokość i szerokość pliku obrazu podaną w px. Gotowy plik wgrywa się do wizualizacji.

Po tych czynnościach następuje rozmieszczenie elementów na rzutach.

SYSTEM WIZUALIZACJI I ZARZĄDZANIA SECOLOG IPv2

Oprogramowanie pracuje na Microsoft SQL Serwer 2014 Express oraz Microsoft .NET Framework 4 Full. Jest to oprogramowanie pracujące z centralami firmy Schrack Seconet. Do komunikacji między centralą CSP oraz komputerem wizualizacji potrzebny jest klucz sprzętowy posiadający licencję na daną ilość elementów, która może być w systemie.

INTERFEJS UŻYTKOWNIKA

Widok jednego z monitorów przedstawiający l isty elementów odłączonych, w alarmie, wysterowanych.

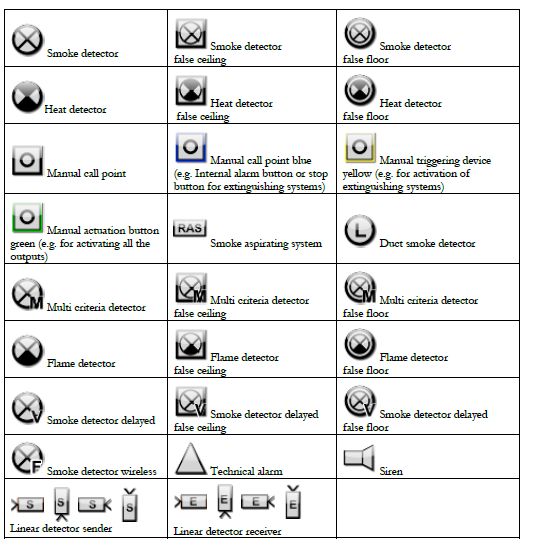

Poniżej przykładowe standardowe ikony elementów systemu, które zmieniają kolor w zależności od stanu, np. kolor czerwony – element w pożarze, kolor żółty – uszkodzony lub odłączony.

WYMAGANIA SPRZĘTOWE

Komputer SecoLOG IP 2.0:

  • Procesor czterordzeniowy min. 3 GHz.
  • System operacyjny Windows 7/8/10 Professional
  • Płyta główna z kontrolerem dysków twardych RAID tryb 1 (mirroring dysków), min 2 x USB, interfejs Ethernet 100/1000 Mb/s
  • Dwa dyski twarde, min 500 GB każdy
  • Pamięć operacyjna 8 GB RAM
  • Karta graficzna Dual Head (2 x 1920 x 1200) min. 1 GB RAM
  • Dwa monitory LCD 24” (rozdz. 1920 x 1200)
  • Klawiatura
  • Mysz z rolerem
  • Drukarka kolorowa (szybkość wydruku 12 stron/minutę np. HP OfficeJet Pro K5400)
  • UPS (min 15 min)

PRZYGOTOWANIE PLIKÓW DO IMPORTU

Jedną z możliwości wykonania wizualizacji SecoLOG IPv2 jest utworzenie tekstów odpowiednio sformatowanych, które następnie importuje się do wizualizacji. Przygotować należy Plik z Elementami zawierający (nazwę elementu, numer elementu i podelementu, tekst do wyświetlenia, nazwę planu, położenie tekstu, wysokość i szerokość elementu, położenie elementu na planie). Następnie przygotowuje się plik SecoLOG import .xml, który się wgrywa przez specjalną aplikację do SecoLOG-a.

Podobnie przygotowuje się plik do grafik, gdzie definiuje się nazwę wyświetlaną na wizualizacji, nazwę pliku .bmp, wysokość i szerokość pliku obrazu podaną w px. Gotowy plik wgrywa się do wizualizacji.

Po tych czynnościach następuje rozmieszczenie elementów na rzutach.

Firma zajmuje się:
– wykonywaniem wizualizacji SecoLOG od podstaw,
– pomocą zdalną w uruchomieniu i konfigurowaniu systemu,
– zmianami w istniejących wizualizacjach (dodawanie elementów, dodawanie planów, porządkowanie elementów),
– tworzeniem tekstów do importu na podstawie przesłanych rzutów oraz opisów z centrali CSP,
– tworzeniem plików źródłowych na postawie plików z obiektu,
– upgrade systemu do wersji SecoLOG 2,
– backup wizualizacji z istniejącego obiektu, itp.

Jeżeli są Państwo zainteresowani współpracą, chętnie wykonam taką wizualizację.

SecoLOG IP Przykłady

Jeżeli jesteś ciekawy/-a jak wygląda wizualizacja w praktyce, poniżej zaprezentuje obie wersje.

Na pierwszy rzut przedstawię jak wizualizacja nie powinna wyglądać, a na niektórych obiektach tak jest. Na załączonym poniżej zdjęciu widać wizualizację w wersji 1. Widok przedstawia rzut parteru po włączeniu rzutu, ściany budynku w polu z elementami jak i na miniaturce poniżej są mało widoczne.

Obiekt_01-poziom0-Stary

Po przybliżeniu widok ścian wygląda znacznie lepiej, jednak w miniaturce nadal ściany są niewidoczne. Patrząc na elementy rozmieszczone na architekturze budynku, są one niekoniecznie uporządkowane, oraz numery elementów nachodzą na siebie. Tak nie powinno być.

Obiekt_01-poziom0-Stary-zoom02

W kolejnym rysunku widać inne piętro, ale również w wersji SecoLOG v1. Tutaj rzut budynku został poprawiony jak widać na miniaturce jak i na planie ogólnym ściany pomieszczeń są widoczne.

Obiekt_01-poziom8-Stary-zmodyfikowany

Po przybliżeniu rzutu widać uporządkowane elementy i ich adresy, wizualizacja stała się bardziej przejrzysta.

Obiekt_01-poziom8-Stary-zmodyfikowany-zoom

Ostatnim elementem który chciałem pokazać jest to ten sam obiekt jednak w SecoLOG wersji 2. Wygląd znacznie różni się od poprzedniej wersji, jednak funkcjonalność jest taka sama. Pozmieniały się standardowe ikony. Poniżej widok bez przybliżenia oraz z przybliżeniem. Wersja v2 ma więcej opcji i poruszanie po rzutach jest łatwiejsze. Można grupować plany, wstawiać hiperłącza do innych rzutów (ta opcja była również dostępna).

Obiekt_01-poziom11-Nowy

Po przybliżeniu danego rzutu, można myszką przesuwać łatwo plan i nie traci on elementów, tak jak to było we wcześniejszej wersji.Obiekt_01-poziom11-Nowy-zoom72

Masz zlecenie na wykonanie takiej wizualizacji, a nie wiesz jak się za to zabrać lub masz zbyt mało czasu – chętnie wykonam ją za Ciebie. Zapytania proszę kierować poprzez formularz w kontaktach.
